A خزان حفظ المحولاتعبارة عن خزان زيت يتم تركيبه فوق الخزان الرئيسي للعديد من -محولات الطاقة المغمورة بالسائل. يوفر مساحة للزيت العازل للتوسع عندما يسخن المحول ويعود عندما تبرد الوحدة.
إن وحدة الصيانة ليست عبارة عن مشعاع تبريد أو حاوية زيت -احتياطية. إنه جزء من نظام حفظ الزيت-، مما يساعد على إبقاء الخزان الرئيسي ممتلئًا مع الحد من تغير الضغط.
لماذا يحتاج زيت المحولات إلى مساحة توسعة؟
يتغير حجم زيت المحولات مع درجة الحرارة. أثناء التشغيل، تؤدي الخسائر في القلب واللفات إلى توليد الحرارة. مع ارتفاع درجة حرارة الزيت، يتمدد الزيت. عندما ينخفض الحمل أو تنخفض درجة الحرارة المحيطة، فإنه ينكمش.
بدون مساحة توسعة كافية، يمكن أن يتعرض الخزان لضغط زائد عندما يكون ساخنًا أو انخفاض مستوى الزيت بشكل غير مرغوب فيه عندما يكون باردًا. يوفر الحافظ حجمًا متحكمًا لهذه الحركة.
وظائفها العملية الثلاث هي:
- استيعاب التمدد الحراري وانكماش الزيت العازل
- الحفاظ على رأس زيت مناسب فوق خزان المحولات الرئيسي
- دعم الحفاظ على الزيت عن طريق التحكم في الاتصال بالهواء الخارجي
كيف يعمل حافظ المحولات؟
يتم توصيل الخزان بالخزان الرئيسي بواسطة أنبوب الزيت. ومع ارتفاع درجة حرارة المحول، يتدفق الزيت المتمدد إلى أعلى داخل المخزن. عندما يبرد الزيت، فإنه يعود إلى الخزان الرئيسي عن طريق الجاذبية.
يوضح مؤشر مستوى الزيت-المستوى التقريبي. ونظرًا لأن القراءة المتوقعة تعتمد على درجة حرارة الزيت، فيجب مراعاة ظروف التشغيل والظروف المحيطة.
على العديد من المحولات، أتتابع بوخهولزيتم تركيبه في الأنبوب بين الخزان الرئيسي والحافظ. يمكنه جمع الغاز الناتج عن بعض الأعطال الداخلية والاستجابة للتدفق السريع للنفط. تعتمد وظائف الإنذار والرحلة على تصميم حماية المحول.
تصاميم خزانات الحفظ المشتركة
مجانًا-جهاز التنفس
في التصميم التقليدي، يتواصل المجال الجوي مع الغلاف الجوي من خلال جهاز تنفس للتجفيف. يتم تجفيف الهواء الوارد، لكن الزيت لا يزال يواجه بعض الأكسجين والرطوبة المتبقية.
المثانة أو الهواء-حافظ الخلايا
تقوم المثانة المرنة بفصل زيت المحولات عن الهواء الجوي. تتوسع المثانة وتتقلص مع تغير مستوى الزيت. نظرًا لأن الزيت لا يتصل مباشرة بالهواء الخارجي، فإن هذا الترتيب يساعد على تقليل دخول الرطوبة والأكسدة.
حافظ الحجاب الحاجز
يوفر الحجاب الحاجز فصلًا مشابهًا من خلال حاجز مرن مختلف. يجب أن تتبع التهوية وتعبئة الزيت التصميم المعتمد وتعليمات الملحقات.
المكونات الرئيسية للتحقق
نموذجيحافظة زيت المحولاتقد تشمل:
- خزان أسطواني ملحوم وأقواس دعم
- أنبوب توصيل الزيت وصمام العزل
- مقياس مستوى الزيت المغناطيسي-.
- هلام السيليكا-أو جهاز التنفس-المتجدد ذاتيًا
- المثانة أو الخلية الهوائية أو الحجاب الحاجز
- وصلات التصريف والتعبئة والتهوية
- تتابع بوخهولز، عند الحاجة
يجب أن يحدد رسم GA ميل الأنبوب وموضع الصمام وتخليص الصيانة ودعم الشحن قبل التصنيع.
هل يحتوي كل-محول مغمور بالزيت على جهاز حفظ؟
لا. تستخدم العديد من محولات التوزيع المغلقة خزانًا محكمًا أو جدرانًا مموجة مرنة أو وسادة غاز لاستيعاب تمدد الزيت. تعتبر أجهزة الحفظ أكثر شيوعًا في محولات الطاقة الأكبر حجمًا وفي التصميمات التي تستخدم نظامًا خارجيًا لحفظ الزيت-.
يجب أن تكون طريقة الحفظ محددة في الاستفسار والرسومات المعتمدة، ولا تفترض من التصنيف وحده. توفر المواصفة القياسية IEC 60076-1 المتطلبات العامة للمحولات؛ تحدد مواصفات المشتري ترتيبات المشروع.

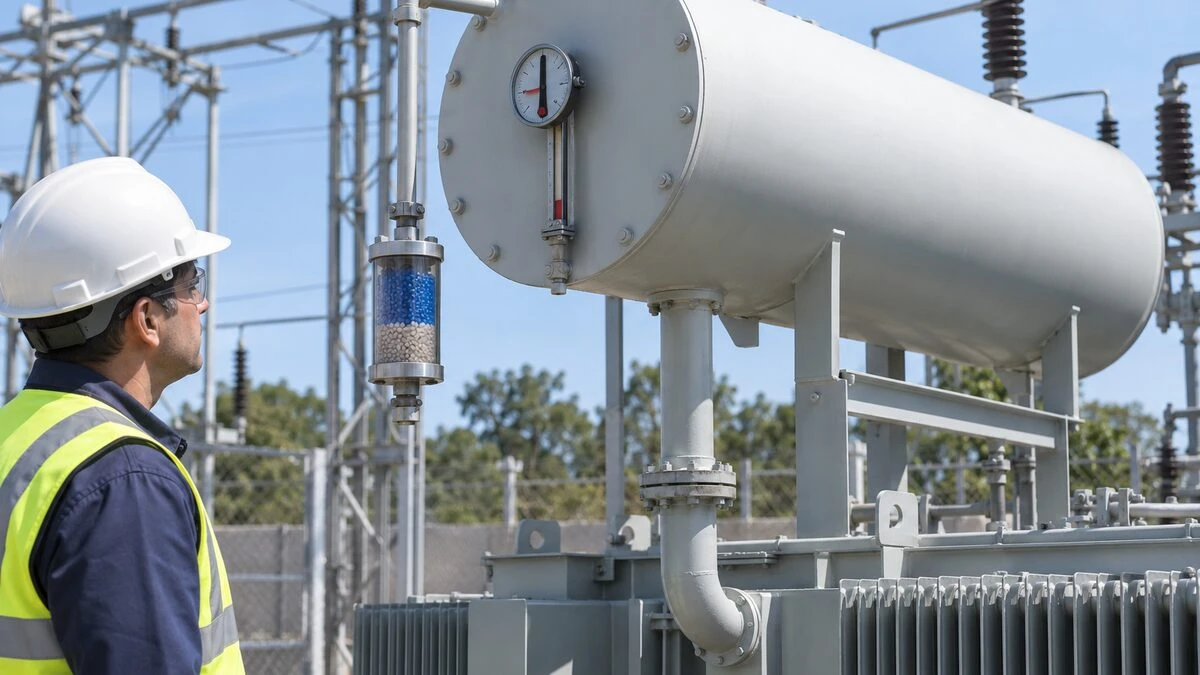

نقاط التفتيش والصيانة
أثناء الفحص الروتيني، تحقق مما يلي:
- مستوى الزيت مقابل درجة حرارة الزيت المشار إليها
- اللحامات والشفاه والصمامات وأجهزة قياس التسرب
- حالة التنفس والتشبع المجفف
- سلامة المثانة أو الحجاب الحاجز
- دعامات الحافظ وحالة الطلاء
- إنذارات تتابع Buchholz والأسلاك وصمامات العزل
قد يشير المستوى المنخفض إلى وجود تسرب، أو تعبئة غير صحيحة، أو هواء محصور، أو فشل في المقياس، أو تلف في خلايا الهواء. إعادة التعبئة دون العثور على السبب يمكن أن تخفي مشكلة خطيرة.
النقطة النهائية
يبدو جهاز الحفظ بسيطًا، لكن واجهاته تؤثر على حفظ الزيت وحمايته وصيانته. تأكد من حجم الزيت ونطاق درجة الحرارة وطريقة الحفظ والوصلات والمقاييس والطلاء ومتطلبات الفحص قبل الإنتاج.
تقوم Nantong Zhihe Electric بتصنيع حسب الطلب خزانات زيت المحولاتوالمكونات الملحومة للرسومات المعتمدة. بالنسبة لاتصالات الحافظ أو واجهات الدعم، أرسل رسم GA ومواصفاته للمراجعة.
التعليمات
ما هو الغرض الرئيسي من خزان حفظ المحولات؟
فهو يتكيف مع تغيرات حجم الزيت-مع ارتفاع وانخفاض درجة الحرارة، مما يساعد على بقاء الخزان الرئيسي ممتلئًا بشكل صحيح.
أين يتم تركيب الخزان الحافظ؟
يتم تركيبه عادةً فوق الخزان الرئيسي حتى يتمكن الزيت من التحرك عبر أنبوب متصل.
ما هو الفرق بين الخزان والخزان الرئيسي؟
يحتوي الخزان الرئيسي على الجزء النشط ومعظم الزيت. والحافظ هو خزان خارجي لتوسعة النفط وحفظه.
هل يحتاج خزان الحفظ إلى استراحة؟
عادةً ما يتطلب نظام-التنفس الحر أو المثانة-ترتيبًا لتنفس الهواء-. يعتمد اتصال جهاز التنفس الدقيق على ما إذا كان الهواء الجوي يتصل بالزيت أم فقط الجانب الهوائي من المثانة.
